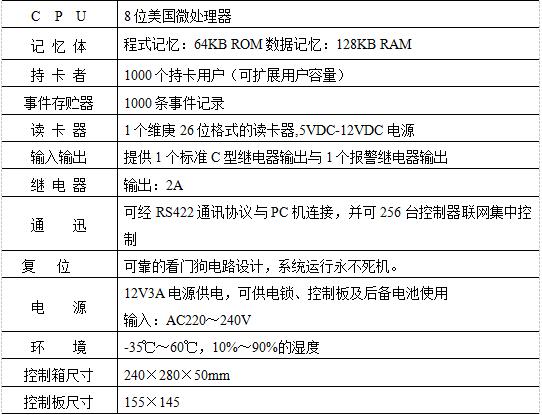

一、QSSE-150控制器参数

　　二、系统实际应用及说明

　　1.关于控制器地址拨码开关

　　拨码开关是按照二进制编码的控制器地址开关,当控制器与电脑通讯时,控制器按照本身地址决定是否与电脑通讯.这个地址便由拨码开关体现.控制器出厂时已设好地址,请勿轻动.

　　2.关于LED显示灯

　　.标注为DOR1的是一门区别打开否指示灯

　　.标注为DOR1的是一门区别打开否指示灯

　　.标注为PWR的是电源指示灯

　　.通过指示灯的状态可以方便的观察到控制器的工作正常与否

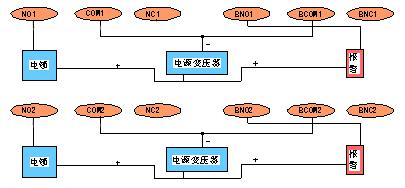

　　三、电锁（断电开锁型）及报警连接

　　门禁系统电控锁按照控制方法一般分为两种：加电开锁与断电开锁。加电开锁通过控制器的常开点NO来控制，断电开锁通过控制器的常闭点NC来控制。

　　四、电气参数

　　电源要求：7-12V DC

　　电流消耗：80mA

　　频率：125 KHz

　　EM格式卡：大于10厘米。

　　数据格式：RS232(9600,n,8,1)、W26、

　　卡格式：只读64Bit Manchester编码

　　读出指示：LED指示和蜂鸣器提示

　　尺寸：95mm x 52mm x 15mm

　　标准重量：250gm
